［摘要］針對分公司外供蒸汽和新鮮水在日常管理中存在的收費難、漏計率高等一系列問題，文章著重介紹了兩種計量方案，分別為對蒸汽采取預收費智能控制和對新鮮水采取大口徑復式水表計量。這兩種方案的實施，提髙了收費力度，增加了收費量，并對其它介質的收費管理起到了借鑒作用。

１選擇理由
近兩年來我們通過新建計量點、更換計量器具、完善計量方案，使全廠動力消耗各種介質統計數據的準確率和可信度有了進一步的提髙，對提髙計量管理水平起到了積極的作用，尤其是對外供動力收費的計量水平有了長足進步。但由于受計量器具精度不髙、管網分布混亂、管線泄漏嚴重、冬夏用量不均等諸多因素的影響，對外供動力收費真正做到全面、準確計量仍存在一定困難。因此如何有效而全面地進行外供收費管理，杜絕產生新的債務關系，全面計量外供數據，保證測量數據的準確度，最大限度地保證外供動力應收盡收，避免企業效益流失，降低原油加工成本，是我們在日常管理中的首要任務。

２問題分析
２．１蒸汽系統
蒸汽在輸送過程中由于管線保溫不良、傳熱等造成熱量損失使輸送的蒸汽發生工況變化。如石化園、康雅公司及凈化水裝置等末端用戶處的蒸汽基本已達到飽和蒸汽，而流量表選型時設計參數均是以測量過熱蒸汽為前提的，從而造成測量誤差。部分蒸汽流量表存在故障。如潤滑油濟南分公司的旋翼式機械蒸汽表由于使用年限較長，多次出現故障；

瀝青車間七罐區渦街蒸汽流量表、至石化園的蒸汽表存在著測量蒸汽量偏低，已接近流量表的測量下限，存在著較大的測量誤差。

２．２新鮮水系統
相對于蒸汽來講，由于新鮮水管線大部分埋于地下，地下管網環狀分布、錯綜復雜，私接現象更為嚴重，計量也更加困難。管線埋地年久，腐蝕嚴重，漏點難以排查；由于機械表自身結構的特點，表內轉子很容易被管道內的臟物或雜質堵塞，出現故障的水表不能及時得到修復，維護工作量很大且處理頻繁；各用水單位就近接水線用水，有的用水單位還通過消防栓、室內消防線上私自直接取水；更主要的是生活、生產、消防用水合用一條管線，主干線上不能縮徑加表，不便于全面計量和差量原因的査找。以上現象多發生聯友公司、聯誼公司、康雅公司潤滑油濟南分公司、康潔公司及魯皖注人站等外供收費用戶中。

２．３計置收費管理
目前對絕大部分外供收費用戶采用先供后收的計量收費方式，收費方式帶有一定的滯后性，不便于保證所交費用及時到位。近年來又陸續增加了石化園、山東警察學院、義和賓館和山大髙新區醫院等蒸汽用點，外供動力用戶的逐漸增加，給計量收費管理帶來了一定的難度，若管理方法原始，將會帶來類似義和莊用水收費難的歷史遺留問題。

３采取有效措施
３．１更換離精度蒸汽表提高計置準確性
潤滑油濟南分公司的蒸汽表為旋翼式機械表，表型陳舊，測量方法原始，長期運行使得測量機構磨損嚴重，給現場維護帶來很大困難，
且已基本失去測量功能；同時由于測量數據需要現場抄取，難以適應中石化濟南分公司新上線的ＭＥＳ旬平衡的要求。瀝青車間七罐區蒸汽流量表為上海華強的渦街流量表，自投用后多次出現問題，在廠家數次維修、無法修復的情況下，２００８年７月免費更換了
一臺新表，但使用不到２個月出現向變送器漏汽的故障，造成了流量表也不能正常運行。供石化園的蒸汽表為ＤＮ２００口徑，量程為０￣５５ｔ／ｈ，夏季時通過的蒸汽量不到２ｔ／ｈ，流通的蒸汽量已非常接近流量表的測量下限，造成該表的測量誤差較大。對這些存在故障、測量精度低的流量表進行更新、完善，是提高計量收費水平的前提條件。

３．２外供蒸汽采用智能控制、預收費管理系統

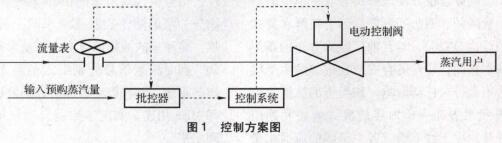

為了避免形成新的財務遺留問題，對新增的山東警察學院、義和賓館和山大髙新區醫院的外供蒸汽，在計量收費管理方式上我們采用謹慎態度，既要及時輸送蒸汽，又要保證這三家用戶用汽后能按時主動交費。在國內尚無先進蒸汽計量經驗可借鑒的情況下，我們提出了“計量表＋電動閥”的智能計量方案，并取得明顯成效?？刂品桨敢妶D１。 該智能計量方式為預收費控制管理方式，由流量表、電動閥和批控器組成。其控制原理是：流量表測量到的信號輸入到批控器，與用戶預購蒸汽量相比較。當用戶的用汽量達到預購量時，批控器發出信號，觸點閉合，控制回路中的中間繼電器動作，常開觸點閉合，使閥關交流接觸器動作，控制電動閥門關閉；批控器閉合的觸點在延遲２￣３ｓ后斷開；電動閥全部關閉到位后，閥位行程開關開啟，控制系統斷電，達到了蒸汽用盡時電動閥自動關閉的目的。當用戶預購了蒸汽并將預購量輸人到批控器后，按控制回路中的綠色閥開按鈕開啟電動閥，即恢復了蒸汽供應。

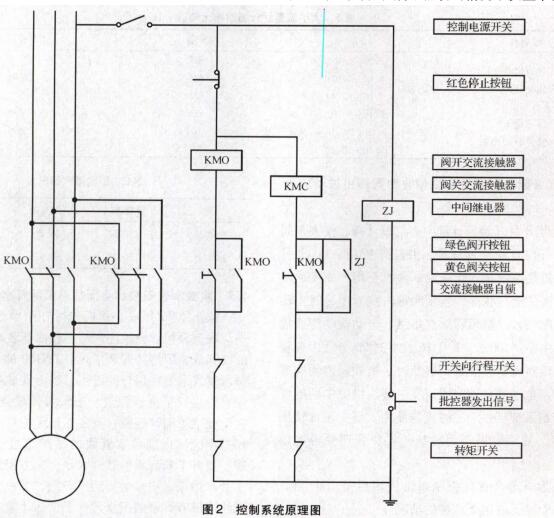

控制電路原理圖見圖２?？刂苹芈分械募t、綠、黃色按鈕分別用來停、開、關電動閥，不僅在正常情況下手動開關電動閥，而且還可用來測試電動閥門，防止電動閥門在長期不活動的情況下發生卡澀。 ３．３部分外供單位新鮮水采用大口徑ｆｔ式水表計量
由于目前各外供收費單位的生產、生活和消防用新鮮水線均從本裝置內的主干線上接出，用水點較多，難以避免漏計和計量不準的問題，大口徑新鮮水復式水表的安裝則可以很方便地解決各收費單位的新鮮水的全面計量問題、湳防問題等。因?yàn)樾迈r水復式水表最大口徑可達ＤＮ２００，與目前廠區內分布的新鮮水管線口徑基本相同，非常適合安裝在進裝的主干線上，且對消防不會帶來任何影響。該類型的流量表由一大口徑旋翼式水表和一小口徑旋翼式水表并列組成，安裝在進裝的主干線上后，若主干線的流通水量較小時，由于流量表前后的壓差非常小，大口徑水表內的微壓單向裝置自動關閉，新鮮水由小口徑流量表計量；當裝置需要大量用水時，由子表和母表共同計量，可以實現全面計量的目的，大大提高用水量計量的準確率。

４措施實施效果
ＭＥＴＲＯＬＯＧＹＭＡＮＡＧＥＭＥＮＴ
４．１蒸汽計ｆｔ更加準確
２００６年８月，我們在供石化園的蒸汽副線上安裝了一臺ＤＮ８０的流量表（量程為〇￣３ｔ／ｈ），采用了按照蒸汽用量分表計量的方式，以提高測量數據的精確性，信號引人動力車間ＤＣＳ系統。１１月對潤滑油濟南分公司的蒸汽表及瀝青車間七罐區蒸汽進行了更換，將原來的故障的流量表更換為上海恒河渦街流量表，同時測量信號分別引人油品車間和丙烷車間的ＤＣＳ系統，并將以上各流量表的數據信號與濟南分公司ＭＥＳ相連，實現了數據自動采集，提髙了計量管理水平。

表１為供石化園蒸汽付線安裝流量表前后石化園的蒸汽量計量值，從表中可以看出：氣候比較接近的情況下，相同時間內用小口徑流量計可以更精確地測量出所供的蒸汽量。 ４．２蒸汽智能控制系統實施使收費管理由被動變?yōu)橹鲃?dòng)
２００５年８月開始，計量中心與設計所、儀表車間對方案進行反復論證和試驗，并陸續投用。自１１月蒸汽智能控制系統正式實施后，各收費用戶髙度關注相應流量表的運行狀況，當預購蒸汽接近用盡時主動聯系購買蒸汽，以防預購蒸汽用盡，電動閥動作造成蒸汽供應中斷。２００７年１月１６日９時２０分，山東警察學院就因?qū)α髁勘碛^察不夠及時、批控器內預購蒸汽量用盡、電動閥自動關閉，發生蒸汽供應中斷的現象。此控制系統經過一年的現場使用，證實系統使用性能穩定，使用效果較為理想，收費管理變得主動從容。

表２為自蒸汽智能控制系統投用后至２００７年１月各用戶購買、使用蒸汽量的情況

４．３復式水表安裝后全面提離了新鮮水計量
截止２００６年底，我們先后在康雅公司、聯誼公司、聯誼公司、魯皖注人站、輕油新裝車臺及新建成的瀝青成型廠房處安裝了６臺ＤＮ１５０的子母水表，新鮮水復式水表在用戶的進水總線上安裝后，對用戶的用水量進行了全面計量，新鮮水計量數據大幅提高，完全杜絕了漏計現象，且各用戶無論從用水量的控制還是本區域內新鮮水管線的維護都進行了全方位管理，提升了新鮮水的管理水平。一方面用水單位加強了節水措施，用水量得到了節約，另一方面原來用水無法或沒有計量的用水得到了全面計量。

表４為各單位復式水表安裝前后相同一時間段內計量的用水量。

４．４外供動力收費金額大幅埔加
對外供動力計量采取上述完善措施后，測量數據更加準確、全面，計費管理更為科學、公平，收費金額大幅增加，截止當年底，外供動力收費金額達３５００萬元，收費金額逐年增加，各年度收費金額見表５。

５總結
（１）外供蒸汽智能控制預收費管理系統的成功實施，對其它介質的收費管理起到借鑒和指導作用，開拓了外供收費管理的思路，尤其是與其它外供介質一起采用捆綁式的管理，將使外供動力收費變得直接和主動。
（２）外供蒸汽智能控制系統中的批控器為國產件，使用過程中會造成一些小的故障，夏季易遭雷擊而損壞，影響著整個系統的穩定性，有待進一步改進。
（３）新鮮水復式水表的安裝投用能真實全面計量外供用戶的用水量，但若在新鮮水系統上廣泛安裝此類表會受到裝置內管線環狀分布的影響。為了有效解決此類問題，我們擬在潤滑油濟南分公司的兩路進水線上采取復式水表加單向閥的計量方式。
（４）目前在新鮮水和電量的數據統計上還是沿襲著傳統的計量方式，各種表量現場抄取，人工錄入到ＭＥＳ系統之中，不但工作量大，而且容易出現數據錄入錯誤，為進一步提髙管理水平，我們計劃先在全廠范圍內的新鮮水計量表上更新完善無線遠傳水表，以此來取代傳統的機械表，時機成熟后再對電度表進行智能計量的實施
