1、原理
電磁流量計的精確測量基本原理是依據法拉第電流的磁效應基本定律，導電性液體在電磁場中流動性會造成感應電動勢E，它與磁感應強度B、導電性液體均值水流量v成一定占比關聯:E=KBDv
式中:E———導電性液體在電磁場中造成的感應電動勢V;
K———比例系數，在管路內徑D和磁感應強度
B不會改變的狀況下，K為參量1;
B———磁感應強度T;
D———精確測量管內徑m;
v———導電性液體均值水流量m/s。
電磁流量計運用所述函數關系計算出v=E/(KBD)，具體測得的是液體水流量v，再根據被測物質的容積總流量QV=πD2v/4，測算導電性液體物質的總流量。

2、計量檢定系統軟件構成

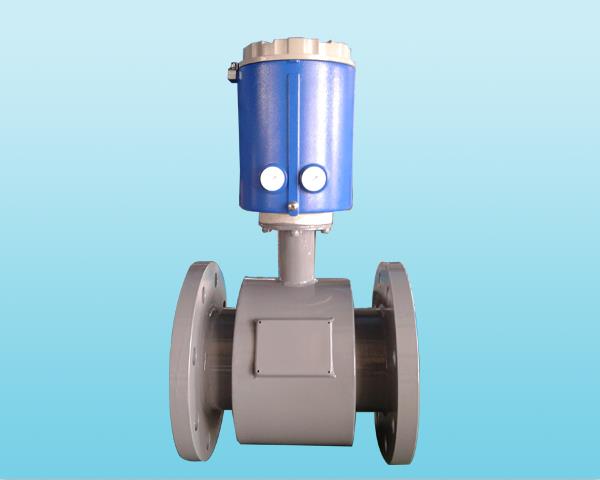

電磁流量計關鍵由兩一部分構成:空氣流量計和信號變送器。感應器上的勵磁線圈接納智能變送器傳送來的自感電動勢造成電磁場，輸出感應電流數據信號;信號變送器則將感應電流數據信號變換為總流量數據信號或模擬量輸入數據信號送至自動控制系統。電磁流量計按構成方法分成一體式和分離式。
電磁流量計穩定工作的關鍵標準是接地裝置。當液體流動性越過電磁場時，以導電性液體自身作為參照電位差，在精確測量管一端電級造成正電勢差，另一端造成負電荷勢，產生電位差。但此感應電動勢數據信號一般僅有幾毫伏，易受外部影響。為避免影響，將參照電位差連接地面做為零電位差，確保感應器輸出精準平穩的數據信號。感應器和轉化器的接地裝置端務必與被測物質同電位差，才可以組成對稱性的I/O控制回路。
3、系統軟件特點
電磁流量計的主要特點以下:
①有別于差壓式、容量式蒸汽流量計，電磁流量計精確測量管中暢通無阻流構件，風阻不大，適用大口徑管路;
②不會受到精確測量物質的溫度、工作壓力、相對密度、粘度主要參數轉變危害，不用開展調整 和賠償，只是規定精確測量物質的導電率σ＞5μS/cm
③測量范圍比寬，輸出數據信號和總流量成線性相關;
④測量精度高，可做到±(0．1%～0．5%);
⑤安裝規定低，前后左右接管段規定低，一般考慮前接管段管經D前≥5D，后接管段管經D后≥3D就可以;
⑥性價比高較高，應用覆蓋面廣，有效采用內襯原材料和電級材料能夠 精確測量各種各樣腐蝕物質的總流量。必須留意的是，電磁流量計不可以精確測量非導電介質的總流量，也不適感用以精確測量帶有汽體的物質，那樣會造成精確測量數據信息的大幅度起伏。
