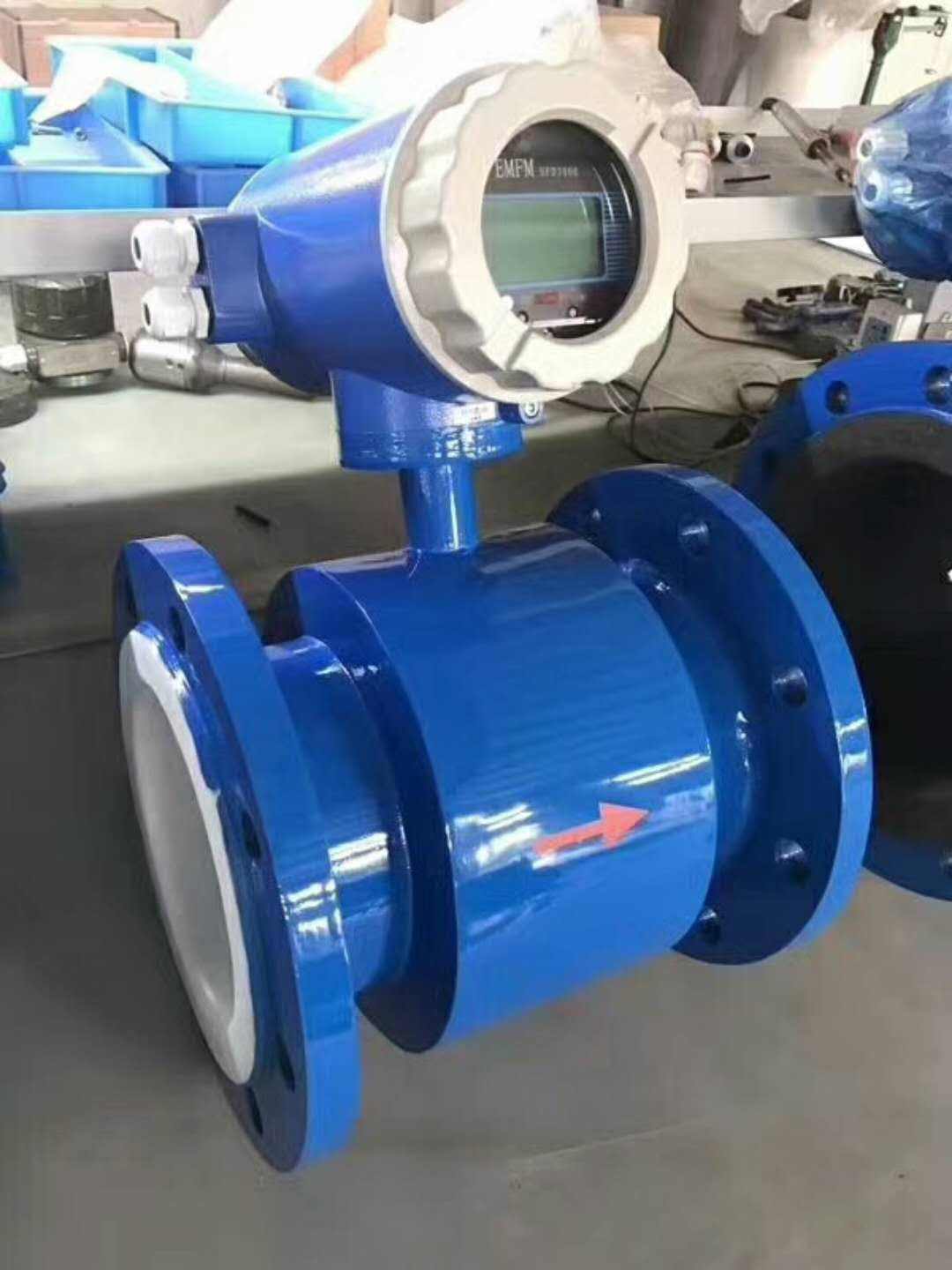

一、智能電磁流量計如何做到雷電防護？

1、外殼端口

標準規定，當設備外殼受到4kv的雷電靜電放電時，都會影響儀器儀表或系統的正常運行。例如放置于室外的傳感器端子箱有可能受到雷電接觸放電；位于機房內的DCS機柜有可能受到大樓立柱泄流時的空氣放電。

2、信號線端口（含天饋線、數據線、控制線等）

在控制系統中,為了實現一體式電磁流量計的信號或信息的傳遞總要有與外界連接的部位,如過程控制系統的信號交接端的總配線架、數據傳輸網的終端、微波設備到天線的饋線口等等，那么這些從外界接收信號或發射信號出去的接口都有可能受到雷電浪涌沖擊。因?yàn)閺臉峭庑盘柖丝谶M(jìn)來的浪涌往往通過長電纜，所以采用10/700μs波形，標準規定線到線間浪涌電壓為0.5kV，線到地間浪涌電壓為1kV。

3、電源端口

電源端口是分布最廣泛也最容易感應或傳導雷電浪的部位，從配電箱到電源插座這些電源端口可以處在任何位置。標準規定在1.2/50（8/20）μs波形下線與線之間浪涌電壓限值為0.5kV，線到地浪涌電壓限制為1kv。

4、接地端口

盡管在標準中沒有專門提到接地端口的指標，實際上信息技術設備地端口是非常重要的。在雷電發生時接地端口有可能受到地電位反擊、地電位升高影響，或者由于接地不良、接地不當使地阻過大達不到參考電位要求使設備損壞。

二、智能電磁流量計遭遇雷擊應該如何維護？

首先，我們需要了解下雷電主要的兩種形式。一種是不同云層之間放電產生的雷電，另一種是云層對地放電產生的雷電現象，而對電磁流量計造成危害的主要是云層對地的放電。而雷電對流量計造成的影響主要來自于直接雷擊、雷電靜電感應等因素。因此，為了防止電磁流量計不被雷擊電波損壞，我們需要對儀表進行以下設置與維護：

1.電源輸入端加裝1:1變壓器和避雷器,避免電源被擊穿。

2.在信號模擬輸出部分加裝避雷器。

3.流量計系統接地一定要良好,且保證接液地與大地良好連接,避免管線和流體介質傳導的雷擊電流流過儀表本體。

4.定期檢測電磁流量計的全部接地裝置是否符合安全要求。一旦發現渦街流量計的接地電阻值有比較大。

5.定期檢查電磁流量計接地裝置周圍的土壤是否有沉陷現象,尤其是夏季的雷雨季節。

6、既然對于雷電等惡劣天氣無法進行避免，那么就需要我們在設計生產階段將其考慮在內，在后期使用過程中多加防護，這樣才能保障電磁流量計使用過程的安全穩定。

7、流量計生產廠家在生產設計電磁流量計產品時，需要對流量計系統采取防雷和抗干擾措施，比如加裝電源部分的瞬態抑制二級管或放電管、傳感器與轉換器之間的信號連接電纜采用三重屏蔽、電磁流量計系統做好接地工作等。
